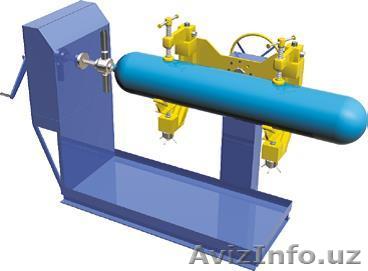

Установка для гидравлических испытаний стальных 40 литровых баллонов в Ташкенте

НАЗНАЧЕНИЕ: предназначена для проведения испытания баллонов на прочность водой, демонтажа-монтажа вентиля и переходника.

Испытательная среда – вода.
ИСПЫТУЕМЫЕ БАЛЛОНЫ:
 Баллоны стальные 20-50 л объёма для газов на PN 19, 6 МПа (200 кгс/см2) по ГОСТ 949-73.
• Бытовые баллоны для сжиженного нефтяного газа с рабочим давлением до 1, 6 МПа.

СОСТАВ:
• основание;
• механизм поворота баллона;
• переходник для подключения испытательного давления;
• механизм вращения переходника;
• специальный ключ для демонтажа (монтажа) вентиля из баллона.
ПРИНЦИП РАБОТЫ:
1. Баллон устанавливается и фиксируется в призмах установки.
2. Заливается водой в вертикальном положении.
3. Применяя специальный ключ, производится монтаж переходника (возможен демонтаж вентиля из баллона).
4. Процесс взвешивания пустого и наполненного водой баллона на установке не производится, выполняется на напольных весах.
5. Далее подается испытательное давление и производится испытание на прочность.
6. По завершению испытания механизмом поворота баллон опускается горловиной вниз и производится слив воды.
7. Баллон поворачивается в удобное для захвата положение и снимается.
ДОСТОИНСТВА ИЗДЕЛИЯ:
• механизм поворота баллона предназначен для жесткой ориентации баллона в пространстве;
• установка не требует высокой квалификации персонала;
• все элементы, контактирующие с водой, выполнены из коррозионностойких материалов или имеют защитное покрытие;
• быстроразъемные соединения рукавов высокого давления позволяют существенно сократить время на подготовительно-заключительных операциях.

ДОПОЛНИТЕЛЬНО РЕКОМЕНДУЕМ:
- Станция насосная пневмогидравлическая.
- Система оборотного водоснабжения.
- Установка компрессорная.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Габаритные размеры устанавливаемого баллона:
диаметр баллона, мм
длинна баллона, мм
219…360
830…1755
Габаритные размеры участка расположения установки, мм 1900х860х1500
Масса установки, кг 600

Внимание: источник давления в состав установки не входит.
